直讀光譜儀作為金屬材料成分分析的核心設備，其檢測精度受硬件、樣品、環境及操作等多重因素影響。深入解析誤差來源并制定針對性控制措施，是保障分析結果可靠性的關鍵。
一、儀器硬件系統誤差
1.光源穩定性偏差：激發能量波動直接影響特征譜線強度。例如，電弧光源若電流波動超過±1%，將導致碳元素檢測值偏差達5%-8%。
2.光學系統缺陷：光柵分光誤差、狹縫位置偏移或探測器老化，均會引發波長漂移或靈敏度下降。某型號儀器因光柵支架熱膨脹系數不匹配，導致夏季高溫時Fe元素波長偏差超0.02nm。
3.真空/氬氣環境異常：真空度不足或氬氣純度下降（低于99.995%），會增強空氣譜線干擾，降低輕元素（如C、P）檢測準確性。

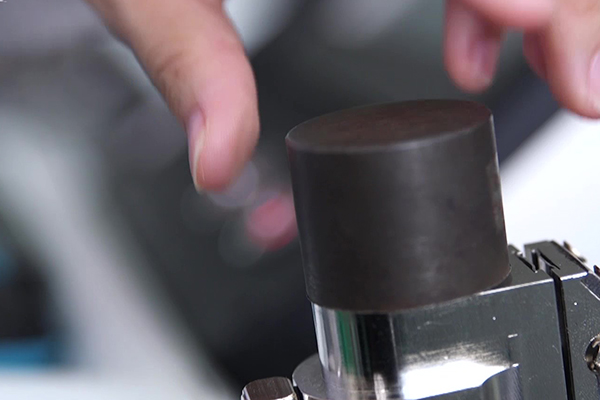

二、樣品制備與狀態誤差
1.表面處理缺陷：磨樣粗糙度不均（Ra＞1.6μm）或氧化層殘留，導致激發效率差異。例如，鑄鐵樣品若未徹底去除表面脫碳層，硅含量檢測值可能偏低10%-15%。
2.成分偏析與夾雜：合金元素分布不均或存在非金屬夾雜物，易引發局部光譜異常。某鋁合金樣品因存在Si相偏析，導致光譜儀單點檢測Si含量波動達±3%。
3.幾何尺寸偏差：樣品厚度不足（＜3mm）或激發面不平整，會引發激發能量泄露或光路遮擋。
三、環境與操作誤差
1.溫濕度波動：環境溫度每變化5℃，光電倍增管增益可能漂移2%-3%，濕度過高（＞70%）則易引發電路板短路風險。
2.標準化周期失控：未按時進行標準化校準（如超過24小時），儀器漂移可能導致Cu元素檢測值偏差累積至±5%。
3.人為操作差異：激發點選擇隨機性、電極打磨角度偏差等，均會引入重復性誤差。例如，電極尖端角度偏差超過5°，可能使激發能量波動達±8%。
四、控制策略建議
建立每日標準化校準制度，使用高純度標準物質（如CRM系列）驗證儀器穩定性。
規范樣品制備流程，采用自動磨樣機控制表面粗糙度，并通過金相顯微鏡檢測制備質量。
配置恒溫恒濕實驗室（溫度20±2℃，濕度40%-60%），并安裝溫濕度聯動報警系統。
通過系統性誤差溯源與標準化管理，直讀光譜儀的檢測重復性RSD可控制在1%以內，與濕法化學分析結果偏差縮小至±0.5%，為金屬材料質量控制提供可靠依據。
